Profil

Specificità:

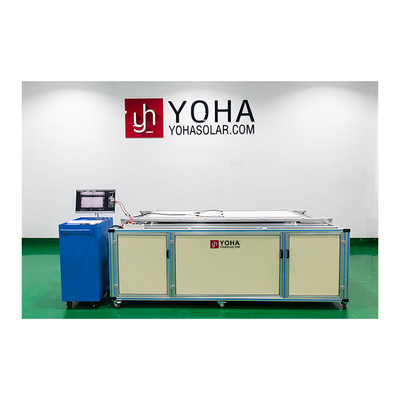

Questo sistema avanzato è unEL Testersviluppato da un'azienda di alto livelloFornitore di macchine integrate per il selezionamento ELÈ stato progettato specificamente per l'integrazione in una linea di produzione di pannelli solari e soddisfa i severi requisitiVendita di prove di elettro-luminescenzaL'obiettivo è di realizzare un'ampia gamma diGrandi dimensioni del pannello.

1Specificativi principali delle apparecchiature

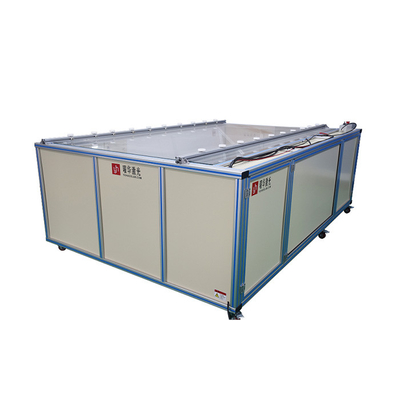

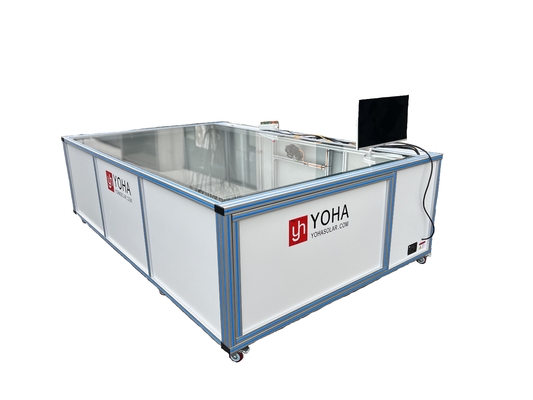

1.1 Scatola scura (profili in lega di alluminio, pannelli in alluminio e plastica)
La scatola scura è dotata di un design elegante e snello e di una struttura leggera, che garantisce la portabilità e la facilità di installazione.che è essenziale per mantenere l'accuratezza delEL TesterduranteVendita di prove di elettro-luminescenzaLe pareti interne sono rivestite da pannelli riflettenti in alluminio e plastica per migliorare la qualità delle immagini della scatola oscura.

1.2 Modalità di scatto
Supporta sia configurazioni di fotocamera singola e doppia per catturare immagini ad alta risoluzione critica per precisiEL Testerle operazioni.

1.3 Punti di controllo

• Prima della laminazione:Monitora i moduli solari prima della laminazione.
• Dopo la laminazione:Cattura le immagini dopo la laminazione per rilevare eventuali difetti dell'EL durante la laminazione.Vendita di prove di elettro-luminescenza.

1.4 Fotocamera

• Produttori di sensori:Sony e Nikon
• Superficie bersaglio CCD:Abbinato alla risoluzione dei pixel
• Tipo di fotocamera:CCD con raffreddamento interno ed esterno
• Risoluzione dei pixel:24 megapixel
• Tempo di acquisizione delle immagini:Regolabile da 1 a 60 secondi
• Capacità di rilevamento:Capaci di identificare crepe di larghezza inferiore o uguale a 0,5 mm

1.5 Modalità di illuminazione
Utilizza una configurazione di illuminazione laterale riflettente per ottimizzare il contrasto dell'immagineEL Testerle operazioni.

1.6 Fornitura di alimentazione

• Voltaggio:regolabile da 0 a 60 V
• corrente:Regolabile da 0 a 10 A

1.7 Distanza di prova
Funziona in modo affidabile in un intervallo di temperatura ambiente compreso tra -10°C e 40°C.

1.8 Parametri di prova
Include le impostazioni per il target, il gain, il tempo, il gamma, il contrasto e la larghezza dei dati.

2Configurazione dell'apparecchiatura:

3. Specifiche delle prestazioni dell'apparecchiatura:

4Tipo di difetto rilevabile

IlEL Testerè progettato per identificare una varietà di difetti durante le prove di difetto EL. Può rilevare:

• Saldatura di macchie nere
• Macchie nere nascoste di crack
• Livelli di corrente mista
• Difetti del processo della batteria
• Tipica saldatura a freddo
• Contaminazione della materia prima della batteria

Questi tipi di difetti sono fondamentali per mantenere gli standard di qualità durante la vendita dei test di elettro luminescenza, garantendo che ogni pannello della linea di produzione soddisfi requisiti rigorosi.

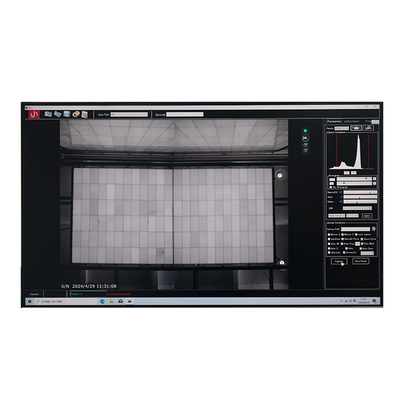

5Software di controllo dedicato

Il software di controllo è stato specificamente progettato per applicazioni industriali.

• Un'interfaccia di facile utilizzo che semplifica il funzionamento delEL Testerdurante le prove di difetto EL su una linea di produzione di pannelli solari.
• Una funzionalità di consultazione fotografica unica che migliora il processo di imaging in unTestatore automatico del pannello solare EL.
• Scansione automatica di codici a barre con nomenclatura dei file basata sui dati dei codici a barre,supportando un'interfaccia in lingua cinese e facilitando il controllo della sorgente di corrente costante.
• impostazioni flessibili per regolare i criteri di difetto (ad esempio il grado e il numero di macchie nere, griglie rotte o frammenti),che compila automaticamente le statistiche dei difetti e genera file di testo per la conservazione dei registri.

6. Ampia applicabilità

Questo...EL Testerè versatile e può essere utilizzato per testare sia moduli solari a silicio monocristallino che policristallino.È progettato per eseguire un affidabile EL Defect Test su diversi tipi di pannelli su una linea di produzione di pannelli solari, che lo rende una soluzione eccellente comeGrandi dimensioni del pannello.

7Principio di rilevazione dei difetti

Il principio di rilevazione dei difetti utilizzato da questoTestatore automatico del pannello solare ELquando viene applicata una tensione a una cella solare, essa emette luce catturata da un imager a infrarossi integrato.con una lunghezza di diffusione minore del vettoreQuesto contrasto consente di identificare con precisione i difetti derivanti da problemi di lavorazione, diffusione, incisione, stampa di wafer di silicio.,L'analisi delle emissioni di gas di scarico e di gas di scarico è un aspetto fondamentale per ogni vendita di prove di elettro-luminescenza.
