Tester EL automatico per pannelli solari: Tester per moduli di elettroluminescenza con touch screen per la misurazione di pannelli di grandi dimensioni

Luogo di origine Cina
Marca YOHA
Certificazione CE
Numero di modello YH-EL4
Quantità di ordine minimo 1
Prezzo Contact Us
Imballaggi particolari casse in legno

Contattatemi per campioni e buoni.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Risoluzione Multicamera 4m * 12 Dimensione del pannello 2600*1500 mm
PLC Siemens touch screen WEINVIEW
Fotocamera Fotocamera industriale personalizzata con chip Sony Tempo di acquisizione delle immagini 1 ~ 60s regolabile
Evidenziare

Testatore di moduli solari per l'elettro-luminescenza

,

Tester elettrico portatile

,

il tester

Lasciate un messaggio
Descrizione di prodotto

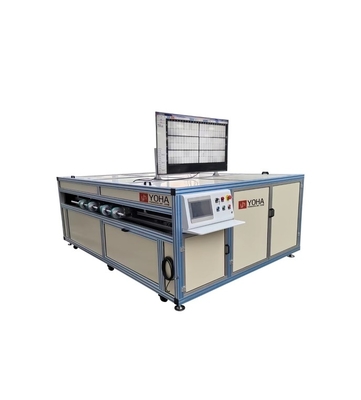

Tester EL automatico per pannelli solari: Tester per moduli di elettroluminescenza con touch screen per la misurazione di pannelli di grandi dimensioni 0

Profil



Il modulo fotovoltaico YH-EL4L'EL Tester automatico è un dispositivo avanzatoEL Tester progettato per l'integrazione senza soluzione di continuità in unLinea di produzione di pannelli solari. It applies an external constant current stabilized power supply to the battery module and uses electroluminescence technology to perform specialized imaging on semi-finished and finished photovoltaic cell modules before lamination, dopo la laminazione e dopo l'imballaggio.Risultati di imaging di alta qualità su un display del computer, che consentono di rilevare con precisione vari tipi diIl software YOHA personalizzato migliora ulteriormente la chiarezza di queste immagini e rende la linea di produzione dei pannelli solari più efficiente.

Identificare i tipi di difetti

  1. Difetti del materiale della batteria:
    Comprende frammenti, crepe nascoste, reti rotte e contaminazione.

  2. Difetti del processo di saldatura:
    Copre questioni quali la saldatura virtuale e la dissaldatura.

  3. Miscelazione di diversi livelli:
    Identifica le incoerenze nella qualità del materiale.



Applicazione:


Questo...L'EL Tester automatico è utilizzato per il test automatico e la registrazione dei moduli solari, compresi i tipi monocristallini, policristallini e a film sottile, in unLinea di produzione di pannelli solari: valuta le metriche di prestazione per supportare il controllo di qualità e l'ottimizzazione nella produzione di celle solari, assicurando che qualsiasiIl difetto del pannello solare EL viene rilevato conimmagini di alta qualità.


Dati tecnici:


Modello di prodotto YH-EL4
Dimensione del pannello

Lunghezza: 1650-2600 mm Larghezza: 950-1500 mm
156-210 pannello cellulare

Modalità di ripresa Di fronte verso il basso; riprese multi-camera
metodo di trasmissione Lungo lato dentro
Tempo di rilevamento < 23 s, regolabile alla velocità
Fotocamera

Fotocamera industriale personalizzata con chip Sony
O due fotocamere reflex

Tipo di fotocamera Fotocamera industriale personalizzata
Risoluzione della fotocamera Multicamera 4m * 12
Tempo di acquisizione delle immagini 1~60s regolabile
Corrente/tensione di carico 20A/60V
Corrente/tensione di trasmissione 20A/60V
modalità di controllo PLC Siemens touch screen:WEINVIEW
Metodo di potenza Contatto automatico della sonda
Modalità di funzionamento Completamente automatico (alimentazione e scarico, correzione e posizionamento, funzione di rilevamento, elaborazione delle immagini)


Flusso di lavoro delle attrezzature

1Il pannello solare è posizionato a faccia in giù con il lato lungo rivolto verso la stazione di attracco.la scansione del codice a barre viene eseguita automaticamente, e dopo aver scansionato il codice a barre, prendere la foto automaticamente
3Il sistema scatta le foto e il software inserisce automaticamente le immagini per visualizzare i risultati
4Dopo che il display è completato, dare al livello successivo un OK o NG segnale, e automaticamente trasmetterlo dopo aver ottenuto il segnale che consente al livello successivo di scaricare.

AttrezzatureStruttura

1Questo tester EL è costituito principalmente dalle seguenti unità: meccanismo di alimentazione e scarico automatico; Organizzazione del sistema fotografico; Potenza automatica sul meccanismo; Software specializzato;Sistema di stampa
2Descrizione del sottosistema
2.1 Meccanismo automatico di alimentazione e scarico
Disegno dell'armadio, può essere collegato senza soluzione di continuità alla linea di trasmissione automatica dei componenti (altezza 900-1080 mm),con il lato vetro rivolto verso il basso e il lato lungo rivolto verso l'alto per l'entrata e l'uscita orizzontali.
Questo dispositivo è automatico per l'alimentazione e lo scarico, comprese le stazioni di collegamento anteriori e posteriori (in attesa di trasferimento).
Il sistema di trasmissione delle piattaforme di trasferimento del materiale anteriori e posteriori adotta un metodo di trasmissione a rulli,e il sistema di trasmissione interno dell'apparecchiatura adotta un metodo di trasmissione a cinghia o a rotaia guida.
2.2. Organizzazione del sistema fotografico
Il tester EL completamente automatico è equivalente a una semplice camera oscura, evitando la luce solare diretta sull'obiettivo della fotocamera.e 72 componenti dell'imballaggio sono fotografati senza angoli arrotondati o deformazioni.
2.3 Azionamento automatico del meccanismo
Prima dell'alimentazione, quando il banco di alimentazione è in attesa della posizione, viene installato un apparecchio appositamente realizzato.Il connettore del filo dell'elettrodo viene inserito manualmente nel dispositivo e installato sulla scatola di giunzione (o in altre posizioni relativamente fisse)Dopo l'entrata nella posizione di prova, la misurazione automatica viene completata con un metodo di contatto con la sonda di sollevamento.

Questo tester EL è idealmente progettato per una linea di produzione automatica di pannelli solari.L'organizzazione di sistemi fotografici utilizza più fotocamere industriali per la ripresa e l'incrocioIl meccanismo di alimentazione automatica completa la misurazione tramite un metodo di contatto con la sonda di sollevamento.


I nostri servizi:

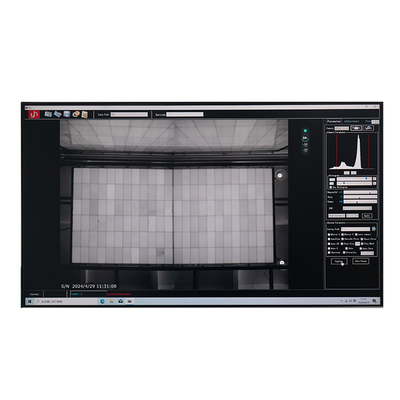

Tester EL automatico per pannelli solari: Tester per moduli di elettroluminescenza con touch screen per la misurazione di pannelli di grandi dimensioni 1
