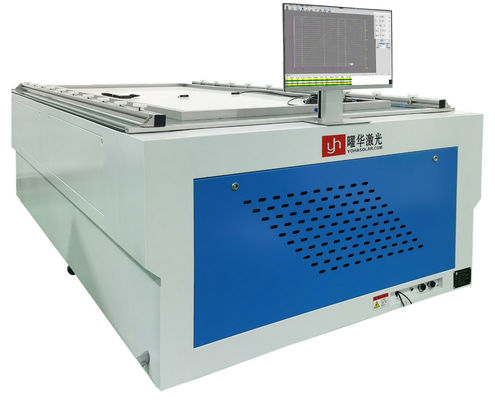

Tester automatizzato per la prova di precisione del modulo solare IV e della prova delle celle solari nelle linee di produzione di pannelli solari 2300mm*1200mm
| Luogo di origine | Cina |
|---|---|
| Marca | YOHA |
| Certificazione | CE |
| Numero di modello | YHMT-A+A+A+ |
| Quantità di ordine minimo | 1 |
| Prezzo | Contact Us |
| Imballaggi particolari | casse in legno |
| Termini di pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Dettagli
| Spettro delle lampade | IEC60904-9 | Intensità della luce | 1000 W/m2 |
|---|---|---|---|
| Non-uniformità dell'intensità luminosa | ≤ ± 2%[AAA] | Grado di instabilità dell'irradiazione | ≤ ± 1%[AAA] |
| Consistenza dei risultati dei test | ≤ ± 0,05%[AAA] | Errore di prova delle proprietà elettriche | ≤ 1% AAA |
| Evidenziare | 2300 mm*1200 mm Tester del modulo solare IV,Testatore di precisione del modulo solare IV,Testatore automatizzato del modulo solare IV |
||
Descrizione di prodotto
I. Applicazione
Questo...Testatore IVviene utilizzato per il controllo automaticoProva del modulo solare IVE' possibile utilizzare un sistema di registrazione dei parametri di prestazione elettrica dei moduli solari in silicio monocristallino e policristallino.IV Misurazione della curvaLa Commissione ha adottatoLinea di produzione di pannelli solariQuesta attrezzatura svolge un ruolo vitale nel controllo della qualità eTest delle celle solariprocessi.
II. Finalità dell'apparecchiatura:
Disegnati per l'uso automaticoProva del modulo solare IV, questoTestatore IVè ideale per test efficienti e precisi delle prestazioni elettriche dei moduli monocristallini e policristallini.Linea di produzione di pannelli solari, garantendo unIV Misurazione della curvae approfonditoTest delle celle solari.
III. Principali specifiche tecniche e principi dell'apparecchiatura
| Categoria | Dettagli |
|---|---|
| Fonte luminosa simulata | - Corrispondenza spettrale: soddisfa gli standard IEC60904-9 (AM1.5) per la precisioneProva del modulo solare IV - Irradiazione totale: 100 mW/cm2 - Intervallo di regolazione: 70-120 mW/cm2 - Non-uniformità: ± 2% - Instabilità: ± 2% - Durata dell' impulso: 10 ms - Conteggio dei flash: resettabile. - Durata di vita della lampada allo xenon: 300.000 lampioni (Germania) - Direzione di irradiazione: verticale verso l'alto |
| Intervallo di misura | - Area di prova: 2300 mm × 1200 mm - Portata di potenza: 5W ∼ 600W per varie dimensioni di modulo - Voltaggio: 0~200V (1 mV di risoluzione) - Corrente: 020A (1 mA di risoluzione) - Temperatura ambiente: da 15°C a 35°C |
| Accuratezza di misura | - Inconsistenza dei risultati: ± 0,5% - Errore di risultato: ±1% |
| Metodo di misurazione | La misurazione a quattro fili garantisce un'affidabilitàIV Misurazione della curva |
| Parametri di misura | Isc, Voc, Pmax, Vm, Im, FF, Eff, Temp, Rs, Rsh |
| Tempo di intervallo | Ogni 5 secondi. |

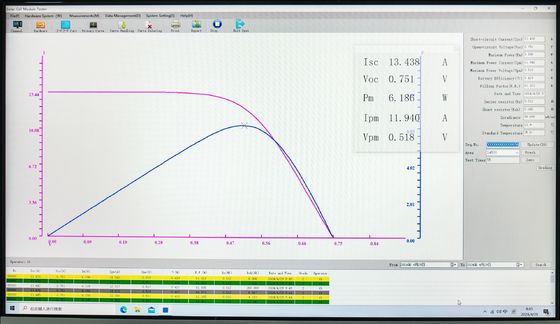

| Acquisizione dei dati | Le curve I-V e P-V con 8000 puntiIV Misurazione della curvaPer il meglio.Test delle celle solarianalisi |
| Correzione della condizione | Compensamento automatico dell'irradiazione e della temperatura |
| Misurazione della temperatura | Termometro a infrarossi integrato per una precisioneProva del modulo solare IV |
| Risultati delle prove | Segnalazione vocale e prompt, visualizzazione grafica delle curve IV |
| Rapporto di prova | Visualizzazione e registrazione in tempo reale diIV Misurazione della curva - Risparmio di file e nomenclatura definita dall'utente |
| Riassunto e stampa | Riassunto dei dati per periodo, esportazione in Excel, compreso il totale cumulativoIV Misurazione della curvaRisultati |
| Software | Dedicato a:Prova del modulo solare IVcon ingresso di temperatura, controllo SN e impostazioni del range di difetti |
| Orario di lavoro | Supporta il funzionamento continuo per oltre 24 ore Linea di produzione di pannelli solaricompiti |
IV. Configurazione delle apparecchiature
| Componente | Quantità |
|---|---|
| Ospite di prova con carico elettronico | 1 unità |
| Fonte luminosa con sistema ottico | 1 set |
| Computer | 1 unità |
| Tavola A/D ad alta velocità | 1 pezzo |
| Software di misurazione | 1 set |
| Cellula standard per la taratura | 1 unità |
V. Caratteristiche
| Caratteristica | Specificità |
|---|---|
| Fornitore di energia | Mingwei |
| Sistema di controllo | Siemens PLC |
| Lampada allo xenone | Hamamatsu tedesco |

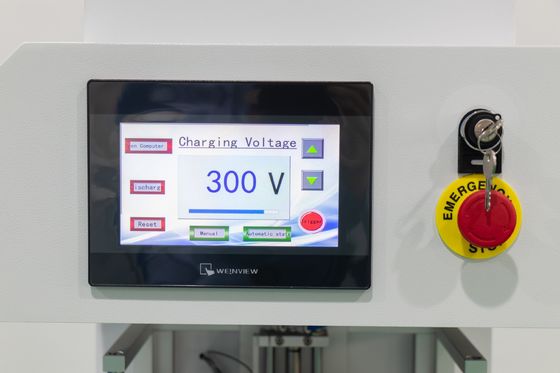

| Schermata tattile | Weilun Tong |
| Segnalazione vocale | Incluso Test delle celle solari |
