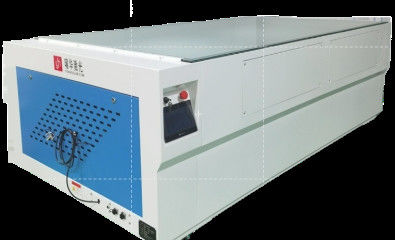

YHMT-A+A+A+ IV Tester di precisione Test dei pannelli solari per le linee di produzione fotovoltaiche moderne

Testatore del modulo solare IV

• Modello di attrezzatura:YHMT-A+A+A+
• Scopo dell'apparecchiatura:
  Questo...Testatore IVIl modulo è stato progettato per la misurazione automatica della curva IV di moduli solari monocristallini e policristallini.Linea di produzione di pannelli solari. IntegrandoProva IV di elevata efficienzaIn particolare, l'evoluzione dei sistemi di controllo delle emissioni di gas di scarico e di gas di scarico è risultata molto positiva.IV Misurazione della curvaper analisi precise.

Principali indicatori e principi tecnici:
Fonte luminosa di simulazione
3.1.1 Corrispondenza spettrale: l'intervallo del tester IV soddisfa i requisiti di distribuzione della irradiazione spettrale IEC60904-9 (AM1.5).
3.1.2 Irradiazione totale: 100 mW/cm2
3.1.3 Intervallo di regolazione dell'irraggiamento: da 20 mW/cm2 a 120 mW/cm2
3.1.4 Uniformità dell'irradiazione: ±1%
3.1.5 Irradiazione Instabilità: ±0,5%
3.1.6 Durata di impulso singolo: 60 ms
3.1.7 Funzione di conteggio dei flash: funzione di conteggio dei flash e di ripristino dopo la sostituzione.
3.1.8 Durata di vita della lampada allo xenone: 300.000 cicli (Germania).
3.1.9 Direzione di irradiazione: emissione verticale verso l'alto.

3.2Curva IV Intervallo di misura:
3.2.1 Area di prova effettiva: 2000 mm × 1200 mm
3.2.2 Intervallo di prova effettivo: da 5 a 700 W (area di potenza massima del modulo).
3.2.3 Tensione di misura: da 0 a 200 mV (risoluzione 1 mV).
3.2.4 Corrente di misura: da 0 a 20 mA (risoluzione 1 mA).
3.2.5 Temperatura ambiente: da 15°C a 35°C.

3.3Accuratezza di misura:
3.3.1 Inconsistenza di misura: ±0,5%
3.3.2 Errore di misura: ±1%

3.4Metodo di misurazione:Misurazione a quattro fili

3.5Curva IV Parametri di misurazione:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Intervallo di misura: 5 secondi

3.7Raccolta dei dati:
L'apparecchiatura raccoglie le curve I-V e P-V con 8000 punti di raccolta dei dati utilizzando le più avanzate tecnologie.IV Misurazione della curvaQuesta integrazione garantisce che laTestatore IVsupportiProva IV di elevata efficienzae fornisce dati diagnostici precisi inLinea di produzione di pannelli solari.

3.8Calibrazione delle condizioni di prova:
3.8.1 Compensazione automatica dell'irradiazione
3.8.2 Compensazione automatica della temperatura

3.9Misurazione della temperatura:
3.9.1 Compensazione e visualizzazione della temperatura
3.9.2 Misurazione della temperatura a infrarossi integrata senza contatto

3.10Risultati dei test:
3.10.1 Segnalazione vocale e indicazione dei risultati dei test

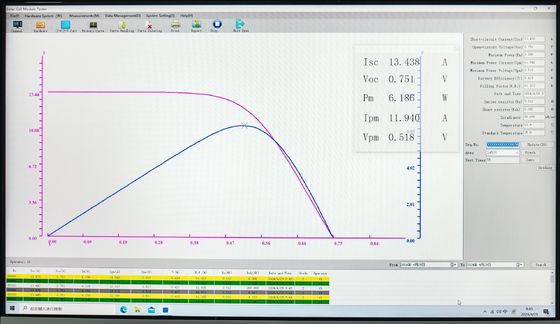

3.10.2 Visualizzazione del tempo di prova e dei parametri grafici (curva delle caratteristiche IV)

3.11Rapporto di prova:
3.11.1 L'interfaccia di lavoro corrente visualizza e registra la curva delle caratteristiche IV tramite un'interfaccia integrataIV Misurazione della curva.
3.11.2 I principali parametri di prova di tutti i moduli possono essere salvati in un file specificato sul disco rigido.
3.11.3 Il file specificato può essere denominato dall'utente.

3.12Riassunto dei dati e stampa:
3.12.1 La sintesi dei dati può essere eseguita in base al periodo di tempo stabilito o in qualsiasi momento.
3.12.2 Stampa in formato Excel (compresa l'uscita della curva delle caratteristiche IV cumulative).

3.13Software dedicato:
3.13.1 Input del coefficiente di compensazione della temperatura
3.13.2 Input di data, nome e numeri di riga
3.13.3 Incremento automatico del punto di partenza del numero di serie
3.13.4 Impostazione difettosa dell'intervallo dei parametri del prodotto
3.13.5 Parametro Controllo centralizzato

3.14Orario di lavoro:Il tester per IV può funzionare continuamente per più di 24 ore.

Configurazione dell'apparecchiatura:
4.1 Ospite di prova (compreso il carico elettronico): 1 unità
4.2 Fonte luminosa (compreso il sistema ottico): 1 set
4.3 Computer: 1 unità
4.4 Carta A/D ad alta velocità di acquisizione dati: 1 unità
4.5 Software dedicato per la misurazione della curva IV: 1 set
4.6 Batteria standard (per la taratura dell'irradiazione e la misurazione della curva di uniformità IV)

Caratteristiche:

Fornitore di energia: Mingwei

Sistema di controllo: Siemens PLC

Lampada allo xenone: Heimann tedesco

Funzionamento touchscreen: Weilin

Segnalazione vocale: supportata
