Linea di produzione del pannello solare da 5-10 mwp

Pannello solare Tavolo da taglio EVA/TPT

Modello: YDD-CT

3150*1200*900mm

1. Frame in lega di alluminio con albero di alimentazione, può tagliare EVA e anche TPT.

2,8 mm di vetro di lavoro Plat con regola in acciaio da 2 m.

3. Flat Working Plat.

4. Viti regolate in parte.

5.Panelli sono piastre di compressione, scala graduata in piastra per una comoda dimensione di taglio.

6. Cuscinetto per scegliere EVA/TPT, la flessibilità è buona, qui è il dispositivo di posizionamento e tagliare Evatpt allo stesso tempo.

Specifiche tecniche:

Applicazione:

Utilizzato per testare le prestazioni elettriche dei pezzi di cella solare Mono-Si o Poly-Si e registrare i risultati in file.

Tipo Specifiche:Yhct-a

Macchina Caratteristica:

• Uno spettro di grado
• Un grado di irradianza irregolare
• Misura a quattro righe, scheda di acquisizione sincrona ad alta velocità a 4 canali a 14 bit
• 10 parametri Visualizzazione e misurazione Visualizzazione dei parametri in tabulazione e grafica
• Contatto pneumatico e bufferico
• Temperatura compensazione automaticamente
• La voce conta e suggerisce, contando il prompt di Flash
• 24 ore di lavoro continuo

Specifiche :

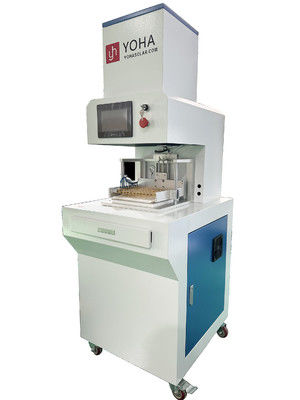

Tester di celle solari

1. Dimensione del test: 200x200mm

2. 2test Rang: 0w-16w

3. Misurazione del pacchetto: 94x80x210 cm

4. Peso lordo: 158 kg

Tecnico Parametro:

• Spettro della lampada: in linea con IEC60904-9 e JISC8933 (un grado)
• Intensità della luce: 100mW/cm2 (intervallo regolabile continuo 20-120 W/cm2
• Non uniformità dell'intensità della luce: ≤ ± 3% A ≤ ± 2% AAA
• Grado di instabilità di irradiazione: ≤ ± 3% A ≤ ± 2% AAA
• CONOSTRUZIONE DEL RISULTATO DEL TEST: ≤ ± 0,1% A ≤ ± 0,05% AAA
• Errore di prova delle proprietà elettriche: ≤ 1% a
• Tempo di flash singolo: 10-30 ms
• Intervallo di test efficace: 200x200mm (0,1-16w)
• Tensione di misurazione: 0 - 0,8 V (risoluzione 1MV)
• Misurazione corrente: 0 - 20a (risoluzione 1ma)
• Parametri di prova: ISC, VOC, PMAX, VM, IM, FF, EFF, TEMP, RS, RSH
• Domanda di potenza: 220 V/50Hz/2KVA

Cella solare Laser Scribing Machine

Modello: YHC-30F

Altri requisiti:

1. L'utilizzo elettrico e del gas dell'intera apparecchiatura deve essere conforme agli standard nazionali.

2. L'attrezzatura deve avere una protezione da sovraccarico.

3. L'attrezzatura deve avere misure preventive per la stabilità.

4. Lo spazio del pavimento dell'attrezzatura deve essere progettato in base al sito reale.

5. L'attrezzatura deve avere vari allarmi anormali e sistemi di visualizzazione

Tavola automatica di celle solariStringer

Velocità operativa: Non meno di 1600 pezzi/ora saldaturaing Difetto Valutare: ≤2%

Applicabile Specifiche BusBar:Standard tradizionale 1 ~ 6 buste di bus

Applicabile Specifiche del nastro:Larghezza 1,0-2,0 mm, spessore 0,1-0,16 mm

Dimensione della cella applicabile:Celle da taglio da 156 mm, 158 mm, 166 mm, 182 mm

Stringa cella massima Lunghezza: uda P a 650mm

Metodo di saldatura: Saldatura a infrarossi

Alimentazione elettrica: AC 220V 50/60Hz monofase 3-filo, potenza: 10kWCompresso aIR: pressione: ≥0,5MPa, flusso: ≥100L/min

Attrezzatura Dimensioni:Non meno di

Lunghezza: 2250mm*Larghezza: 1080mm*Altezza: 2000mm

MACCHINA DI TAGGI NEST YS-100

Parametro

Stazione di saldatura del pannello solare

Modello: YDD-WT

Tavolo di saldatura del pannello solare e maschera di saldatura

1, piastra di riscaldamento singola: 220 × 200 × 12 mm Potenza 44W Tensione 220V

2, piastra di riscaldamento a corda: 200 × 1600 × 12mm Potenza 300 W Tensione 220V

La piastra di corde ha due tipi: bussare a punzonatura in acciaio inossidabile e modello di stampaggio

3, pallet di corde: 2000*180*15mm, profilo in alluminio e trattamento di ossidazione

Saldatura Ferro

Intervallo di temperatura 50 ℃ -600 ℃

· Saldatura in acciaio e lucidatura, superficie di rivestimento.

· Tutta la saldatura ad arco argon, la polacca, il buon aspetto.

Trolle di tipo 3 solare Stringer Dimensione del carrello: 1600*800*1350mm

· Ogni lato ha 10 pavimenti, il totale è di 20 pavimenti.

· Trasferisci la scatola della cella.

· Quattro ruote universali, due di loro sono freno, è conveniente muoversi.

· Tutta la saldatura ad arco argon, la polacca, il buon aspetto.

VEICOLO DI TIPO 4-TURNOVER TROLLEY PER MODULO, PRE-FRAMED, MODULO. Dimensione: 1800*1000*1250mm

· Saldatura in acciaio, superficie di rivestimento con gomma non slip

· Quattro ruote universali due di loro sono il freno, è conveniente muoversi.

· Tutta la saldatura ad arco argon, la polacca, il buon aspetto.

VEICOLO DI TIPO 4-TURNOVER per essere laminati

Dimensione: 1100*1000*1450mm

· Rivestimento per tubi in acciaio, dieci pavimenti.

· Copertura imbottita di cotone, non facile da rompere.

· Quattro ruote universali, due del freno Thetis, è conveniente muoversi.

· Tutta la saldatura ad arco argon, la polacca, il buon aspetto.

Semiautomatico Laminatore

Tecnico Parametri

Pannello solare Inquadratura Macchina

Applicazione: frame in alluminio frame in alimentazione del modulo: 220V

Fonte d'aria: 0,7-0,8 MPA, flusso d'aria: 5L/min

Dimensione di inquadratura min: 300 × 300 × 50 (35) mm,

Dimensione di inquadratura massima: 2100 × 1100 × 50 (35) mm Velocità di inquadratura: 50 secondi/pezzo

Tavolo da taglio

Giunzione Scatola Tabella di installazione

Dimensione: 1200*600*900

Simulatore solare

Applicazione:

Utilizzato principalmente nel test automatico e record di risultati del silicio mono-cristallino solare, cella solare in silicio poli-cristallino

Modulo modulo e film sottile.

Prodotti Caratteristiche:

1. Flash Impulse Continuo Regolable Range 10-100ms

2. Misurazione della linea di quadrati; scheda di acquisizione sincrona ad alta velocità a 4 canali a 14 bit, 8000 punti di raccolta dei dati;

3.10 Visualizzazione dei parametri; visualizzazione dei parametri misurati in tabulazione e grafica;

4.Irradiano automaticamente compensazione; temperatura compensando automaticamente;

5.Voice conta e suggerimenti del tempo di flash; contattare i prompt del tempo di flash

6.24 ore consecutive di lavoro, la vita lavorativa delle importazioni Xenon Lamp è di 300.000 volte di dati tecnici flash:

Tabbing E Stringa Maschera (con Stufa)

Dimensioni: 2000*180*10mm

Materiale in lega di alluminio con precisione del trattamento di ossidazione superficiale all'interno di +/- 0,05 mm.

Magazzinaggio Scatole

Dimensioni: 2000*180*15mm

Materiale in lega di alluminio per il trasferimento della striscia cellulare

Macchine opzionali

Solare Pannello El Tester

Modello: Yhel-2400

Applicazione:

Difetti del tappeto a celle solarierial (detriti, rotti, gate rotta, inquinamento);

Difetti dal processo di saldatura (saldatura, desolaring);

Mescolare diverso livelli cellulari

Tecnico Caratteristiche

La sua fotocamera a infrarossi altamente sensibile può essere un modulo solare difettoso, che

può aiutare gli utenti a conoscere il modulo solare e il pannello dai difetti di materiale o difetti di lavorazione

L'apparecchiatura può essere applicata prima e dopo il processo di laminazione, difetto

Il rilevatore è un'importante ed efficace apparecchiatura di monitoraggio e test del processo

È costituito da una serie di sistemi di imaging ottico specializzato e modulo fotocamera ad alta sensibilità, disponibile per l'utente nel processo di preparazione, test di qualità del prodotto
