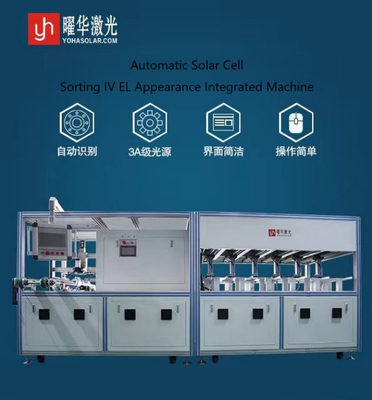

Macchina integrata per la selezione automatica IV EL

I. Riguardo allaIV EL Macchina integrata di smistamento

• Nome dell'apparecchiatura: Cellule solari EL e Power Automatic Sorting Machine
  (Questa attrezzatura avanzata non è solo unIV EL Macchina integrata di smistamentoIl progetto è stato realizzato con l'ausilio diIV Prova- eEL Provaper la valutazione automatizzata delle celle solari.)

• ModelloYH-ZDFX-2400:IV EL Macchina integrata di smistamento

• Diagramma delle dimensioni dell'impianto complessivo:

• (Referiamoci al diagramma fornito per le specifiche di disposizione dettagliate ̇ il sistema è progettato per un funzionamento senza soluzione di continuità su un sistema ad alte prestazioniLinea di produzione di pannelli solari- Sì.

II. Informazioni applicabili sulle celle

• Cellule solari policristalline e monocristalline dalle dimensioni comprese tra 156 mm e 220 mm

• Diformazione ≤ 3 mm

• Da 2 a 6 barrette, 9 barrette

• Celle piane di grado A (con un rendimento superiore al 98%)

Questo...IV EL Macchina integrata di smistamentosaranno utilizzati per la sperimentazione di prodotti qualificati.

III. Principali prestazioni e parametri tecnici

1. Capacità:

   • Velocità di funzionamento di riferimento effettiva: 2200 pezzi all'ora

   • La velocità media è di circa 1,6 secondi per pezzo

   • Nota: non comprende il tempo necessario per il ritiro e lo scarico delle celle solari e per il cambio dei vassoi di carico.

2. Tasso di rottura:

   • ≤ 0,05% (Questo parametro si riferisce alla rottura causata dalla macchina stessa, esclusa la rottura del materiale).

3. Tasso di errori di giudizio:

   • Circa il 6% (il rapporto specifico sarà determinato attraverso negoziati in base alle procedure e agli standard di ispezione della Parte A).

   • Calcolo: il numero di celle A erroneamente giudicate come B diviso per il numero di celle selezionate dalla macchina.

4. Tasso di errori di giudizio:

   • ≤ 0,3% (Il rapporto specifico sarà determinato attraverso negoziati in base alle procedure e agli standard di ispezione della Parte A).

   • Calcolo: il numero di cellule B mancate dalla macchina diviso per il numero di cellule selezionate dalla macchina.

Tabella delle specifiche tecniche

IV. Prodotti da ispezione

• Ispezione senza contatto: progettati per evitare danni secondari durante il processo di ispezione.

• Sistema specifico di acquisizione delle immagini: Non è necessaria alcuna camera oscura, garantendo un'alta qualità dell'immagine.

• Alta efficienza delle ispezioni: il sistema può essere integrato nella linea di produzione per l'ispezione online, svolgendo un ruolo cruciale nellaIV Prova.

• Algoritmo di intelligenza artificiale: Consente l'identificazione automatica dei difetti senza intervento umano.

• Ampia gamma di applicazioni: adatto a vari tipi di wafer di silicio o celle solari, rendendolo versatile in unLinea di produzione di pannelli solariambiente.

V.IV EL Macchina integrata di smistamentoComposizione

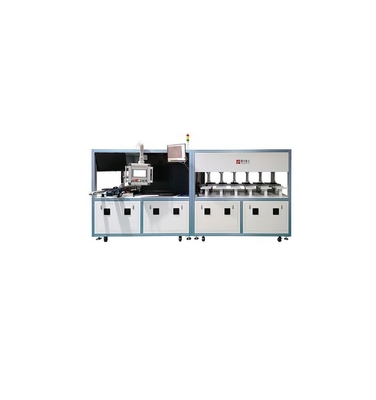

1. Diagramma strutturale:

   • (Consulta il diagramma strutturale per la disposizione completa del sistema).

2. Casella di materiale:

   • 4 scatole di materiale fornite, due in uso e due come riserva, in uso alternato.

3. Sistema di ispezione visiva:

   • Sistema di software proprietario che supporta l'integrazioneIV Prova- eEL Provafunzioni.

4. Strumento di ispezione di automazione:

   • Algorithmi di alta prestazione e precisione per varie ispezioni di classificazione; classificazioni definite dal cliente e dati sulla differenza di colore.

5. IV Prova:



   • Irradiazione totale: 100 mW/cm2

   • Uniformità dell'irraggiamento: ≤ ± 2%

   • Stabilità dell' irradiazione: ≤ ± 2%

   • Durata dell'impulso di irradiazione singola: 10ms 60ms

   • Funzione di conteggio dei flash: conteggio flash con funzione di reset.

   • Durata di vita della lampada allo xenone: 100.000 lampi

   • Direzione di irradiazione: Emissioni verticali verso il basso

   • Intervallo di misura:

     • Area di prova effettiva: 220 mm × 220 mm

     • Intervallo di prova efficace: 0,1 W 10 W

     • Voltaggio di misura: 1V (risoluzione: 1mV, gamma: 1/16384)

     • Corrente di misura: 10A (risoluzione: 1mA, gamma: 1/16384)

     • Temperatura ambiente: 15°C 35°C (risoluzione: 0,1°C)

   • Accuratezza di misura:

     • Ripetibilità: ± 1%

     • Errore di misura: 2%

   • Metodo di misurazione:

     • Misurazione a quattro fili, contatto con tampone pneumatico, contatto con sonda anteriore, contatto con sonda posteriore.

   • Parametri di misura:

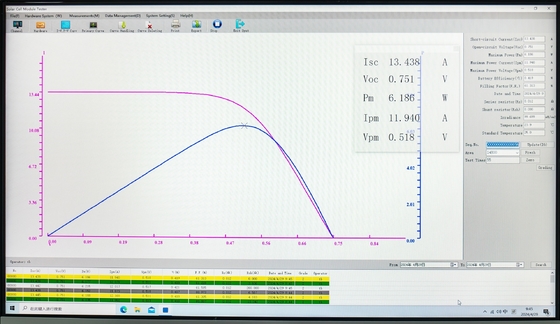

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Intervallo di misura5 secondi.

Questo sistema di analisi IV si distingue come una soluzione all'avanguardia per la caratterizzazione delle celle solari,combinando ingegneria di precisione e affidabilità di livello industriale per fornire prestazioni senza pari nell'analisi dei parametri elettriciIl suo avanzato modulo di test IV è stato progettato meticolosamente per laboratori e linee di produzione che richiedono risultati estremamente precisi e ripetibili in condizioni controllate.

La macchina integrata di selezione IV EL può essere una grande scelta per la vostra linea di produzione di pannelli solari.EL Testing and Solar Cell Sorting può rendere la vostra linea di produzione di pannelli solari più sofisticata ed efficientePuò anche funzionare come una macchina di selezione delle celle solari, le celle solari vengono selezionate in base al test IV e al test EL.
